挤出工具是由一条或多条矢量作为轨迹线，由一条或2条矢量作为截面线，并由一条矢量调整z轴轮廓，来创建曲面。
由于扫面轮廓工具都是根据矢量的方向来计算浮雕的，所以在绘制矢量时不但要考虑到轮廓的造型，还要严格区别矢量方向。每条开放矢量都有2个端点，其中绿色节点为起点，红色节点为末点，无论是轨迹线还是截面线还是调整线，都将由矢量方向来控制挤出的浮雕造型。
闭合矢量也可以用来作为轨迹线。
案例六：挤出边框
步骤：
（1）新建一个1000×1000的模型，单位mm。分辨率取中间值，对刀点中心。
（2）绘制一个1000×1000的正方形。

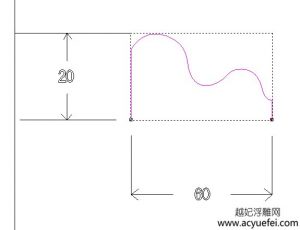

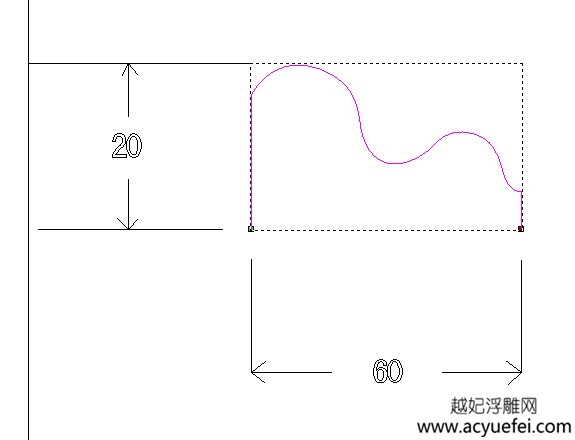

（3）绘制一条有起伏变化的矢量作为截面线（始端轮廓），该矢量的x宽度将决定边框的每条边寬，矢量的y高度将决定边框的浮雕z轴高度，起点和末点将决定边框内沿和外沿哪一边更高。本案例中的截面线寬60，高20。
（4）将绘制好的1000×1000的正方形往内偏置30（截面线宽度的一半），保持方形拐角。

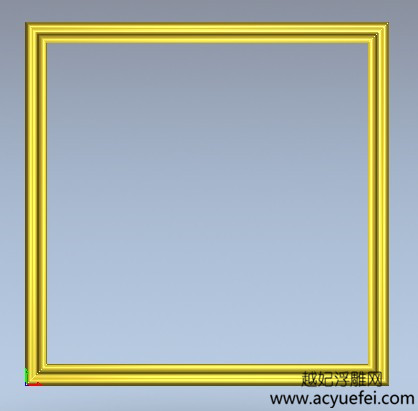

（5）点击“扫面轮廓”下的子工具“挤出”，选取正方形作为“驱动曲线”，选取截面线作为”始端轮廓”，勾选“用作中心线”，勾选“产生方形拐角”，相加。得到下图中的边款效果。
本案例因将正方形往内偏置了30mm，选择“用作中心线”时，边框将产生在轨迹线的两侧，同时保证了浮雕不超过模型区域。
调整截面线的方向，“移动定位点到另一边”，则边框的内外高度置换。
注意：（1）挤出时，轨迹线是单线，但可以是多组，在多组矢量同步选中作为“驱动曲线”时，仅用一组矢量作为截面线，则可同步挤出浮雕。（2）挤出时，截面线可以是2条矢量，一条作为始端轮廓，一条作为末端轮廓，可以挤出两端不同造型的曲面。（3）轨迹线的方向、截面线的大小、截面线的方向至关重要。

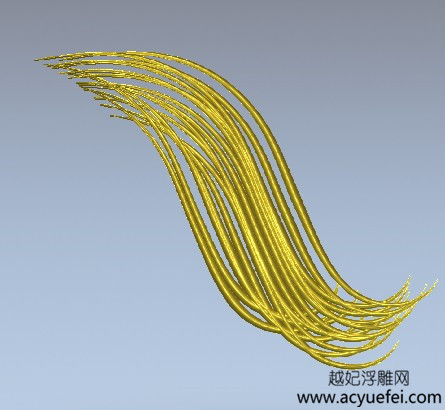

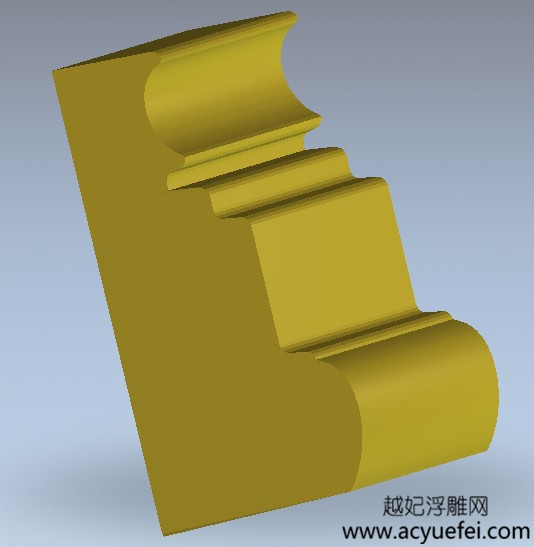

下面四组图是挤出工具可以实现的一些常用例子，左边是绘制的矢量，右边是挤出的曲面效果。
