形状编辑器概念
artcam pro 2011形状编辑器里面的三种截面和四种计算模式，再加上可随意调整的系数变化，能生成不同高度与形状的基础浮雕，我们在这里介绍界面名词的概念和几种常用的参数设置，以供参考；

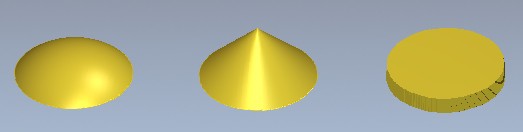

截面：控制浮雕剖面的形状。
角度：角度指形状中心和零平面的夹角， 在相同形状和尺寸的矢量下，无限制时，角度系数越大，得到的浮雕越高。
开始高度：开始高度指浮雕底部到零平面的垂直距离。
计算模式

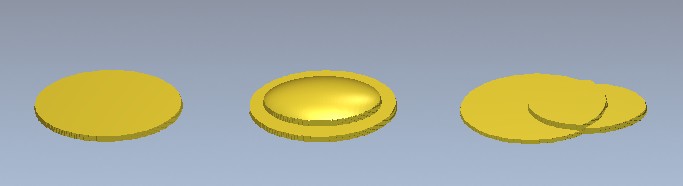

A.相加：相加指浮雕与浮雕之间或浮雕与零平面之间的简单累加。分为浮雕与零平面的相加，浮雕与浮雕的包含相加，浮雕与浮雕的交错相加。浮雕A与浮雕B相加时，得到第三高度C。当A=3,B=4时，C=7
B.相减：相减指浮雕在零平面上或在另一个浮雕上的简单切除。当浮雕与零平面相减时，浮雕高度为负值，此时浮雕处于零平面以下。
2个以上的浮雕可以分为包含相减和交错相减。
C.最高拼合：最高拼合是当2个浮雕交错时，消除第三高度的高级增加模式。
当2个高度不同的浮雕交错在一起最高拼合时，高度值大的永远在上层出现。
D.最低拼合：和最高拼合相反，当2个浮雕包含时，高度值较小的浮雕会嵌入高度值较大的浮雕。当2个浮雕交错时，交错部分嵌入。
E.置零：消除被选矢量或颜色部分的浮雕。
F.矢量外置零：消除被选矢量或颜色部分之外的浮雕。
高度限制
- 无限制：此选项可以在闭合矢量和某种颜色下随机创建浮雕，高度取决与矢量或颜色区域的大小。

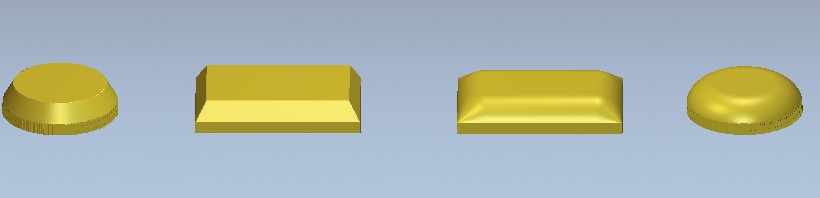

- 按高度剪裁：此选项可产生斜面平顶或弧面平顶的浮雕造型。随着参数变量可产生不同高度和形状，剪裁得到的浮雕顶部部分区域高度为均值。
C.按高度缩放：此选项可产生圆弧或锥度的浮雕，缩放高度加开始高度等于总高度。
D.恒定高度：恒定高度仅对矢量创建浮雕有效。当选择恒定高度时，矢量区域内有多个点可以达到规定的最高值。
比例：比例在按高度剪裁时有效，当选择比例为5时，浮雕高度可以到达指定高度，当比例逐渐降低时，浮雕高度也逐渐降低。
2、闭合矢量创建浮雕
形状编辑器支持一条或多条闭合矢量创建浮雕。
闭合矢量：当首尾相连的矢量有且只有一个绿色节点时，该矢量为闭合矢量。
当该矢量用肉眼看似闭合，但是首尾相连的节点为红色时，并没有闭合，形状编辑器不予计算浮雕。
当该矢量自相交时，形状编辑器不予计算浮雕。
在artcam pro里用矢量产生浮雕、等高文字、轮廓加工时，经常遇到这些提示：矢量自相交、无等高文字产生或路径方向错误。这些原因都是我们在绘制矢量时产生了错误，同一条矢量的节点排列顺序颠倒致使矢量本身缠绕在一起。我们知道形状编辑器是不支持开放矢量的，同时它也不支持自相交的矢量。等高文字工具和轮廓加工等，都不能通过这一条自相交的矢量。众多矢量里，如果有一条开放矢量，计算会遗留下开放矢
量而通过正确矢量，如果有一条自相交，那么所有的计算将不被通过。所以我们在绘制或复制矢量时一定要避免这种情况。但是，往往我们在不知觉的情况下已经绘制了很多矢量，而计算浮雕或路径时却屡屡不被通过，肉眼又一时不能查找出哪些是自相交的，此种情况的解决方法有2种：
（1）组合矢量：矢量被组合后，凡是自相交的地方都会有一个白色的标记，分离矢量后，手动调整这些自相交点。
（2）诊断矢量：利用矢量菜单下的诊断工具，在这里查找相交点，系统会留出标记，这时根据图形大小，调节好公差，在“删除环”里输入100%，确定。凡是尺寸小于公差的环将被删除。
当矢量不闭合时，选中矢量，利用矢量定位、尺寸菜单下的“连接”工具里的子工具“闭合”，选择一种方式闭合即可。多条开放矢量可同步闭合。
当上述条件成熟时，我们就可以用矢量启动形状编辑器创建浮雕。
